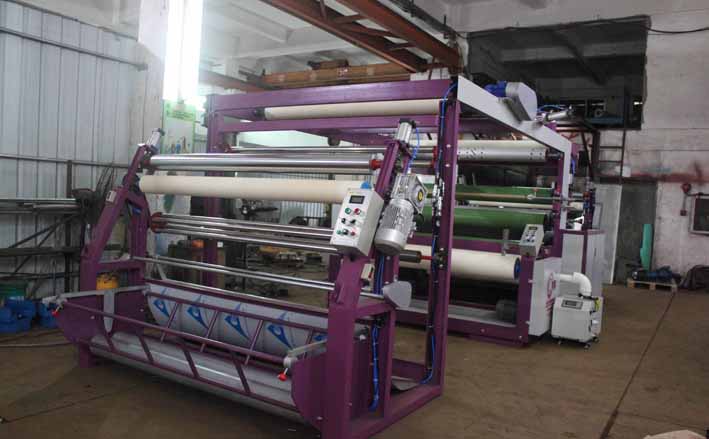

復合機的結構設計與配置特點

1．主傳動結構：主傳動采用交流變頻矢量控制，涂膠輥和熱鼓同步采用擺臂控制緊松。特點：確保烘道薄膜緊松

　　2．放料結構：一，二，組放料采用光電糾偏雙放料裝置，放卷由手動張力控制，復合膜放料采用光電糾邊手動張力控制

　　3．涂膠機構：網紋輥通過

　　4．復合熱鼓與壓輥結構：復合熱鼓加熱通過熱油進行加熱，使熱鼓加溫均勻省電，壓輥壓力采用雙氣缸，壓力可以調節。特點：省電

　　5．收料結構：采用聯動式收料裝置，收卷用力矩電機收料

　　6．烘箱弓型式，進風采用離心風機送進。裝有吸廢氣系統裝置。
